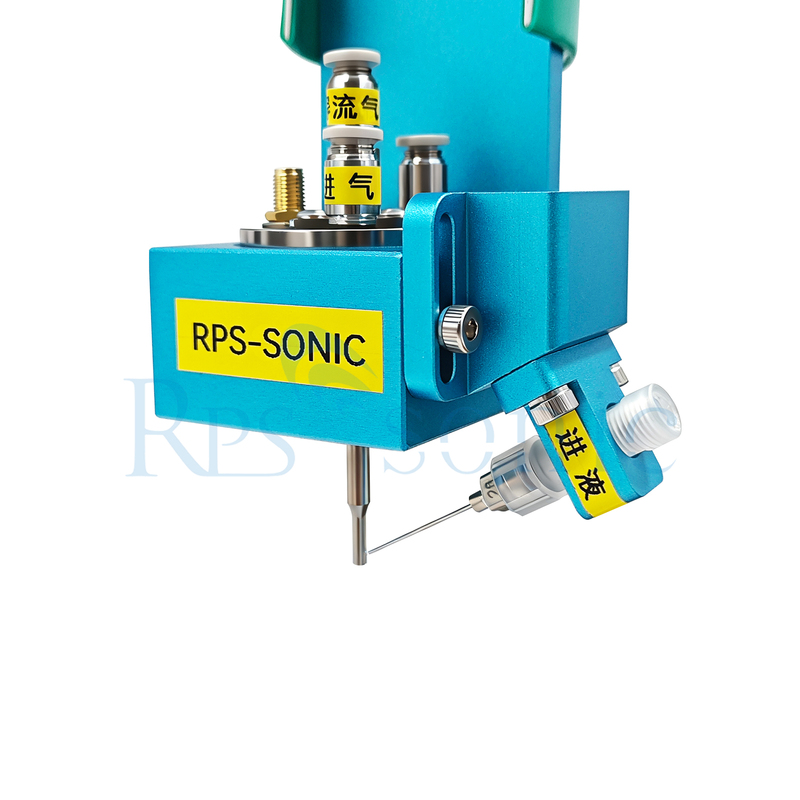

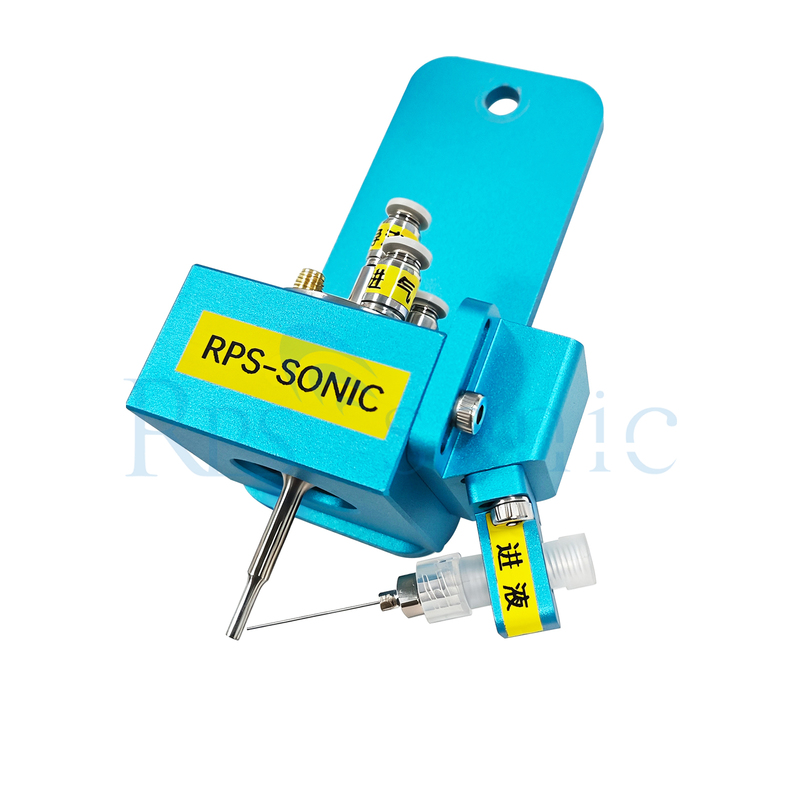

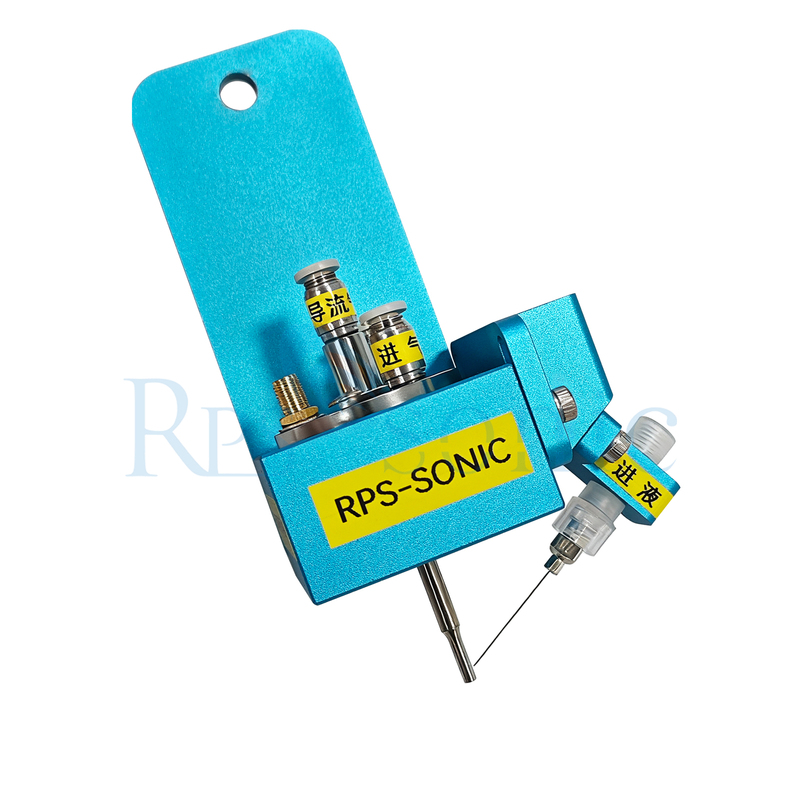

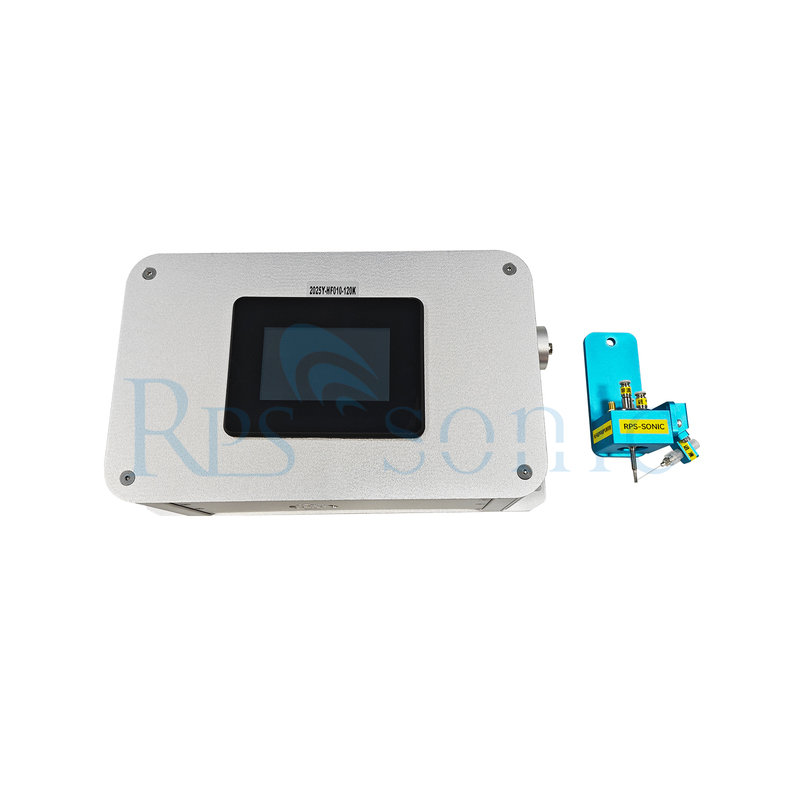

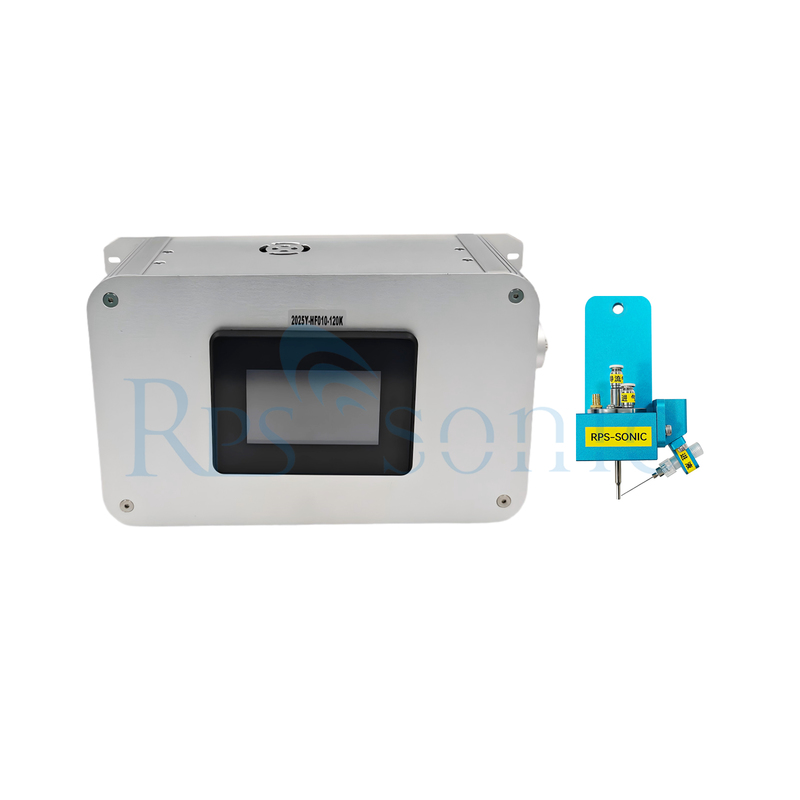

120k دستگاه پوشش اسپری فوق صوتی با منبع مایع خارجی

دستگاه اسپری پوشش فوتورزیست اولتراسونیک 120 کیلوهرتز با منبع تغذیه مایع خارجی

اسپری اتمیزه کردن فوتورزیست یک فرآیند کلیدی در تولید نیمه‌هادی برای پوشش دقیق فوتورزیست است. اصل کلیدی آن تبدیل فوتورزیست به قطرات ریز از طریق فناوری اتمیزه کردن است که سپس به طور یکنواخت بر روی سطح ویفر رسوب داده می‌شوند و نیازهای پوشش ویفرهای با دقت بالا و اندازه بزرگ را برآورده می‌کنند.

اصل کلیدی: فوتورزیست مایع با استفاده از جریان گاز با فشار بالا یا ارتعاش اولتراسونیک به قطرات یکنواخت در مقیاس نانومتر تا میکرومتر اتمیزه می‌شود.

قطرات اتمیزه شده سپس توسط جریان گاز جهت‌دار منتقل می‌شوند و یک پوشش نازک و یکنواخت بر روی سطح ویفر تشکیل می‌دهند، با ضخامت کنترل شده دقیق در سطح نانومتر.

مزایای کلیدی: یکنواختی پوشش بالا، اجتناب از نقص‌های ضخیم در لبه و نازک در مرکز پوشش چرخشی، برآورده کردن الزامات فرآیندهای پیشرفته.

استفاده بالا از فوتورزیست، کاهش ضایعات مواد بیش از 50% در مقایسه با پوشش چرخشی، کاهش هزینه‌های تولید.

مناسب برای ویفرهای بزرگ (مانند 12 اینچ و بالاتر) و توپوگرافی سطح پیچیده، منجر به سازگاری قوی‌تر پوشش می‌شود.

پارامتر نازل اسپری چیست؟

آیا تصاویر نازل اسپری را دارید؟

نانو اتمیزه کردن اولتراسونیک با استفاده از انرژی اولتراسونیک مایعات را به ذرات در مقیاس نانو تبدیل می‌کند. این فناوری کاربردهای گسترده‌ای در زمینه‌های پزشکی و صنعتی دارد. در ادامه توضیحات مفصلی ارائه شده است:

اصل
در زمینه پزشکی: یک ژنراتور اولتراسونیک معمولاً جریان فرکانس بالا تولید می‌کند که توسط یک مبدل اولتراسونیک به امواج اولتراسونیک تبدیل می‌شود. این جریان سپس از طریق یک غشای اولتراسونیک در پایین اتمیزه‌کننده بر روی مایع عمل می‌کند و دارو را به ذرات ریز تبدیل می‌کند. در نهایت، جریان هوا تولید شده توسط دستگاه تامین هوا، مه دارو را برای استنشاق به بیمار می‌رساند.
در زمینه صنعتی: یک نازل اولتراسونیک امواج صوتی فرکانس بالا را به انرژی مکانیکی تبدیل می‌کند که به مایع منتقل می‌شود و امواج ایستاده ایجاد می‌کند. سپس مایع از طریق نازل به سطح اتمیزه کننده هدایت می‌شود. پس از خروج از سطح اتمیزه کننده، مایع به یک مه یکنواخت از قطرات با اندازه میکرون تبدیل می‌شود و بدین ترتیب اتمیزه کردن حاصل می‌شود.

ویژگی‌ها
ذرات ریز و یکنواخت: ذرات اتمیزه شده تولید شده معمولاً قطری بین 1 تا 5 میکرون دارند، برای مدت طولانی در هوا معلق می‌مانند و نسبتاً به طور مساوی توزیع می‌شوند. در زمینه پزشکی، این به اطمینان از انتقال بهتر به مجاری تنفسی تحتانی و ریه‌ها کمک می‌کند. در زمینه صنعتی، می‌تواند پوشش‌های فیلم نازک بسیار یکنواخت در مقیاس زیر میکرون و نانو را به دست آورد. راندمان بالا و صرفه‌جویی در انرژی: مایع توسط گرانش یا پمپ کم فشار به نازل اسپری منتقل می‌شود و اتمیزه کردن پیوسته یا متناوب را حاصل می‌کند. این فرآیند بدون گرفتگی، بدون سایش، بی‌صدا، بدون فشار و بدون قطعات متحرک است. برای اتمیزه کردن نیازی به آب خنک‌کننده نیست که منجر به مصرف کم انرژی می‌شود.

مواد و سازگار با محیط زیست: اسپری بدون فشار و با سرعت کم به راحتی قابل کنترل است و قطرات به جای بازگشت از سطح، روی آن فرود می‌آیند، که به طور قابل توجهی اسپری بیش از حد را کاهش می‌دهد، مواد را به میزان قابل توجهی صرفه‌جویی می‌کند و انتشار آلاینده‌های محیطی را کاهش می‌دهد.

قابلیت کنترل بالا: جریان اتمیزه کردن قابل کنترل دقیق، اسپری پیوسته با جریان کم، و الگوهای اسپری قابل کنترل و شکل‌دهی آسان، آن را برای کاربردهای صنعتی مناسب می‌سازد. از طریق ترکیب، حجم اتمیزه کردن را می‌توان برای برآورده کردن هرگونه نیاز کاربر تنظیم کرد. کاربردها
پزشکی: به عنوان مثال، دستگاه‌های اتمیزه کننده اولتراسونیک چشمی از این فناوری برای تجزیه داروها به ذرات اتمیزه شده در مقیاس نانو برای درمان خشکی چشم و بلفاریت استفاده می‌کنند. این فناوری جذب را افزایش می‌دهد، علائم خشکی چشم را تسکین می‌دهد و ریزگردش اطراف چشم را بهبود می‌بخشد. در پزشکی تنفسی، فناوری اتمیزه کردن اولتراسونیک با کمک نانوحباب می‌تواند داروها و نانوحباب‌ها را مستقیماً به آئروسل‌های ریز اتمیزه کند، رسوب در ریه‌ها را افزایش دهد و برای درمان بیماری‌هایی مانند کیست ریه استفاده شود.

صنعتی: کاربردها شامل سلول‌های سوختی، سلول‌های فتوولتائیک فیلم نازک، پوشش‌های خورشیدی فیلم نازک، سلول‌های خورشیدی پروسکایتی، پوشش‌های گرافنی، پوشش‌های شیشه‌ای و مدارهای الکترونیکی است که امکان پوشش‌های فیلم نازک بسیار یکنواخت در مقیاس زیر میکرون و نانومتر را فراهم می‌کند.

محوطه‌سازی: در باغ‌های منظره و فضاهای تجاری، ماژول‌های اتمیزه کننده اولتراسونیک می‌توانند اثر مه پوشاننده ایجاد کنند، رطوبت هوا را افزایش دهند و ریزاقلیم داخلی را بهبود بخشند. همچنین می‌توانند با جلوه‌های نوری ترکیب شوند تا یک منظره مه خیره‌کننده و تغییر رنگ ایجاد کنند.

نازل‌های اسپری اولتراسونیک در مقایسه با نازل‌های اسپری سنتی از نظر راندمان چگونه هستند؟
نازل‌های اسپری اولتراسونیک در راندمان کلی، به ویژه برای سناریوهای پوشش با دقت بالا مانند کاربرد فوتورزیست، از نازل‌های اسپری سنتی بهتر عمل می‌کنند.

مزایای اصلی راندمان نازل‌های اسپری اولتراسونیک

استفاده بالاتر از مواد: آنها فوتورزیست را به میکرو/نانو قطرات با اندازه یکنواخت اتمیزه می‌کنند و در مقایسه با نازل‌های سنتی (مانند انواع مبتنی بر فشار) که اغلب قطرات ناهموار یا اسپری بیش از حد تولید می‌کنند، ضایعات را 30 تا 60 درصد کاهش می‌دهند.
یکنواختی پوشش برتر: ارتعاش اولتراسونیک توزیع یکنواخت قطرات را امکان‌پذیر می‌سازد و تغییرات ضخامت را به حداقل می‌رساند (معمولاً در حدود ±5% در مقابل ±10-15% برای نازل‌های سنتی)، که بازکاری را کاهش داده و بازده فرآیند را بهبود می‌بخشد.
مصرف انرژی کمتر: اتمیزه کردن اولتراسونیک به جای فشار یا جریان هوای بالا، به ارتعاش فرکانس بالا متکی است و مصرف انرژی را 20 تا 40 درصد کاهش می‌دهد در حالی که عملکرد اسپری را حفظ می‌کند.

محدودیت‌ها نسبت به نازل‌های سنتی

کاربرد محدودتر برای مواد با ویسکوزیته بالا: نازل‌های فشار سنتی مایعات غلیظ‌تر را به طور موثرتری مدیریت می‌کنند، در حالی که انواع اولتراسونیک برای فوتورزیست‌های با ویسکوزیته کم تا متوسط بهترین عملکرد را دارند.
هزینه اولیه بالاتر: نازل‌های اولتراسونیک سرمایه‌گذاری اولیه بالاتری دارند، اگرچه این امر با صرفه‌جویی بلندمدت در مواد و انرژی در تولید انبوه جبران می‌شود.

نازل‌های اسپری اولتراسونیک از نظر راندمان چندین مزیت نسبت به نازل‌های اسپری سنتی دارند. در اینجا چند نکته کلیدی مقایسه آورده شده است:

1. راندمان اتمیزه کردن: نازل‌های اسپری اولتراسونیک در اتمیزه کردن مایعات به قطرات ریز بسیار کارآمد هستند.

2. کاهش اسپری بیش از حد: نازل‌های اسپری سنتی اغلب مقدار قابل توجهی اسپری بیش از حد تولید می‌کنند که به معنای اتلاف مایعی است که به هدف مورد نظر نمی‌رسد.

3. کیفیت پوشش: نازل‌های اسپری اولتراسونیک به ویژه در کاربردهایی که نیاز به پوشش با کیفیت بالا دارند، مزیت دارند.

4. صرفه‌جویی در مواد: به دلیل اتمیزه کردن کارآمد و کاهش اسپری بیش از حد، نازل‌های اسپری اولتراسونیک می‌توانند به صرفه‌جویی در هزینه‌های مواد کمک کنند.

5. تطبیق‌پذیری: نازل‌های اسپری اولتراسونیک می‌توانند طیف وسیعی از مایعات، از جمله محلول‌های مبتنی بر آب، حلال‌ها، سوسپانسیون‌ها و مایعات ویسکوز را مدیریت کنند.

شایان ذکر است که نازل‌های اسپری سنتی در سناریوهای خاص خود مزایایی دارند، مانند کاربردهای با جریان بالا یا موقعیت‌هایی که قطرات بزرگتر مورد نظر است. انتخاب بین نازل‌های اسپری اولتراسونیک و نازل‌های اسپری سنتی به الزامات خاص برنامه و نتیجه مطلوب از نظر راندمان، کیفیت پوشش و صرفه‌جویی در مواد بستگی دارد.

آیا می‌توانید نمونه‌هایی از صنایع یا کاربردهایی را که نازل‌های اسپری اولتراسونیک معمولاً در آنها استفاده می‌شوند، ارائه دهید؟



سیستم اسپری اولتراسونیک
تجهیزات اسپری اولتراسونیک دارای خود تمیز شوندگی هستند که می‌تواند از آلودگی دیواره داخلی لوله جمع‌آوری خون در طول فرآیند اسپری جلوگیری کند و همچنین می‌تواند از آلودگی نازل خود جلوگیری کند و می‌تواند به صورت چرخه‌ای اسپری و استفاده شود. سیستم اسپری اولتراسونیک می‌تواند تعداد، فاصله، ضخامت و سایر پارامترهای اسپری را برنامه‌ریزی کند تا از دقت اثر اسپری اطمینان حاصل شود. تجهیزات اسپری اولتراسونیک می‌توانند در مواد خام صرفه‌جویی کنند و نرخ استفاده از مواد خام تا 85% است. اتمیزه‌کننده‌های اولتراسونیک صنعتی را می‌توان به راحتی در خطوط تولید موجود برای اسپری کارآمد با خروجی کیفیت ثابت، بازسازی کرد.

به عنوان یک فناوری اثبات شده صنعتی، اسپری اولتراسونیک با موفقیت در خطوط پوشش فیلم با کارایی بالا در تولید الکترونیک دقیق مانند نیمه‌هادی‌ها، دستگاه‌های دقیق، کاربردهای نانوتکنولوژی، سلول‌های سوختی و سلول‌های خورشیدی به کار گرفته شده است. در طول اسپری اولتراسونیک، اندازه و توزیع قطرات را می‌توان به طور دقیق کنترل کرد و در نتیجه ذراتی با سطح ویژه بالا به دست می‌آید.

آیا می‌توانید ویدیوی کاری نازل اسپری را ارائه دهید؟
