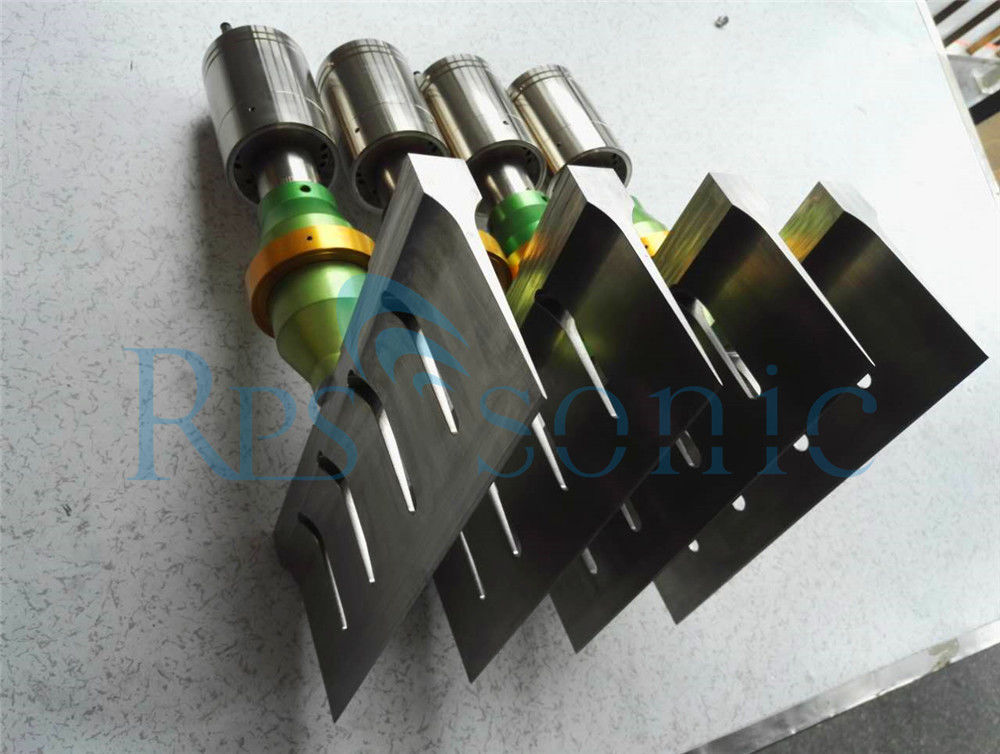

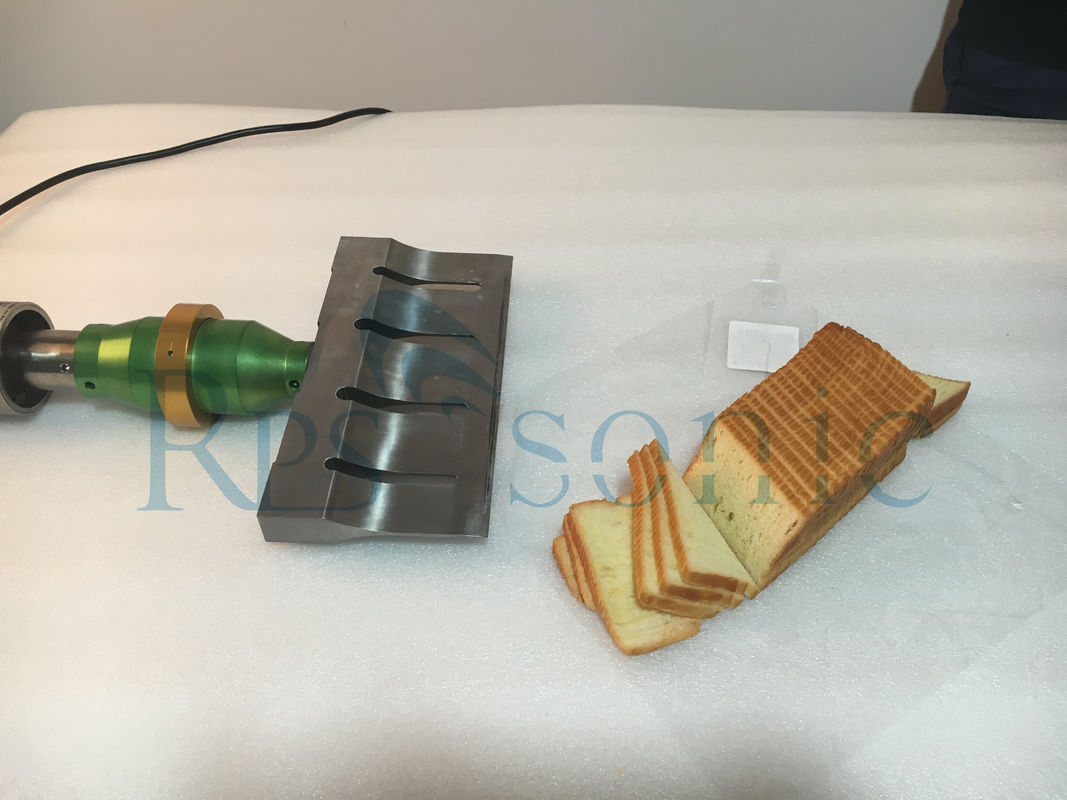

دستگاه برش اولتراسونیک با کارایی بالا تیتانیوم اولتراسونیک برش گیوتین

سونوگرافی با قدرت بالا انرژی ارتعاشی مکانیکی است که شاخها یا پروب های فلزی منتقل می شوند که در چند برابر طول موج تنظیم می شوند. شاخ ارتعاش دهنده می تواند انرژی را به مواد جامد ، مایعات یا گازها منتقل کند. با استفاده از مواد جامد ، انرژی مورد استفاده برای برش ، ماشین کاری ، بسته به تنظیمات خروجی ، آسیاب یا جوشکاری کنید. برای مایعات پردازش کاویتاسیون مورد بحث در فصل های دیگر ایجاد می شود. با استفاده از گازها ، انواع مختلفی از فرآیندهای مختلف مانند خنثی سازی یا جمع شدن ذرات ممکن است رخ دهد.

عناصر اصلی سیستم برش مافوق صوت به شرح زیر است: شاخها یا کاوشگرهای Q فلزی بالا به طور خاص شکل گرفته اند و بسامد آنها به عنوان ویبراتورهای طولی نیم موج تنظیم شده است .برای کاربردهای برش ، آنها شاخهای باریک و باریک و نوک برش خورده ای دارند. حرکت نوک در اوج حداکثر 50 تا 100 میلی متر خواهد بود. نوسانات سینوسی است. شاخ یا تیغه چاقو توسط گل میخ کششی بالا به شاخ تقویت کننده میانی پیچ می خورد ، که دارای فلنج پشتیبانی گره ای یا غیر متحرک است. شاخ توسط مبدل گیر افتاده ی چند الکتریکی apiezoelectric-elektrike هدایت می شود این مبدل تبدیل ولتاژ بالا سیگنال متناوب 20 کیلوهرتز را به لرزش مکانیکی تبدیل می کند.این دستگاه های پیچیده الکترومکانیکی با تحریک منبع تغذیه ورودی مطابقت دارند که حداکثر 2 کیلو وات توان الکتریکی سیستم ارتعاش را هدایت می کند. .

سونوگرافی با قدرت بالا به طور گسترده در صنعت مورد استفاده قرار می گیرد و هیچگونه نگرانی عمده ای در مورد ایمنی و بهداشتی ندارد که قبلاً در کدهای موجود در ماشین سازی مورد توجه قرار نگرفته است. بدیهی است ، تیغ برش به محافظت مؤثر و نیاز دارد
